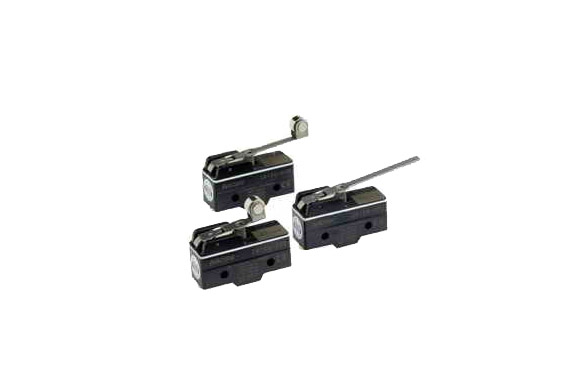

行程開關,位置開關(又稱限位開關)的一種,是一種常用的小電流主令電器。利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分?jǐn)嗫刂齐娐?,達到一定的控制目的。通常,這類開關被用來限制機械運動的位置或行程,使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。
行程開關用途
行程開關主要用于將機械位移轉變成電信號,使電動機的運行狀態得以改變,從而控制機械動作或用作程序控制。 行程開關真正的用武之地是在工業上,在那里它與其它設備配合,組成更復雜的自動化設備。 機床上有很多這樣的行程開關,用它控制工件運動或自動進刀的行程,避免發生碰撞事故。有時利用行程開關使被控物體在規定的兩個位置之間自動換向,從而得到不斷的往復運動。
行程開關原理

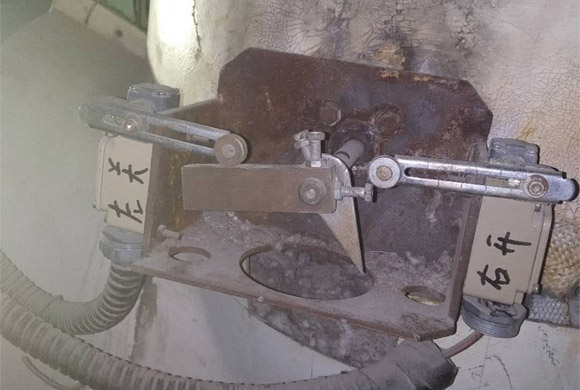

行程開關可以安裝在相對靜止的物體(如固定架、門框等,簡稱靜物)上或者運動的物體(如行車、門等,簡稱動物)上。當動物接近靜物時,開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_(kāi)的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C(jī)構的動作。
技術規格
開關樣式:機械式接觸
操作頻率: 機械-120次/分 , 電氣-30次/分 。
機械壽命長: 60×10次 。
