速度開關的工作原理是讓由待監控部件產生的脈沖頻率與傳感器中的預置頻率進行比較,當被測物體的頻率小于速度開關設定頻率時開關為打開狀態;當被測物體的振動頻率大于速度開關設定頻率時開關為閉合狀態。
原理及特點

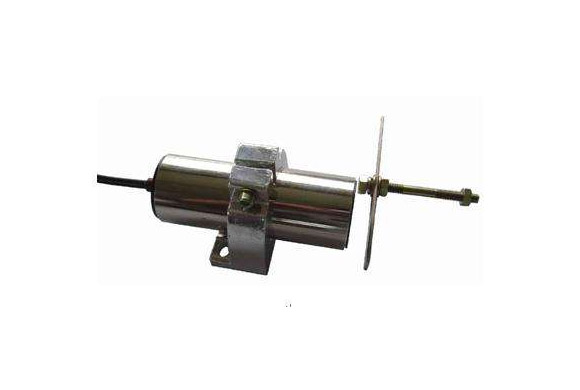

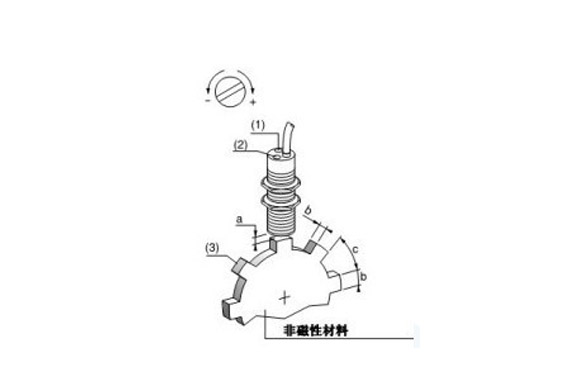

旋轉探測儀不同于接近開關主要區別在于內部裝有延時電路,他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡死堵轉,旋轉探測儀安裝在被動軸上如圖1他是通過裝在被傳動軸上的檢測片,利用電磁感應的原理給速度開關脈沖信號(當檢測片轉動到離速度開關4-8毫米距離時為一個脈沖),以圖一為例:通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數,設備被動軸轉動一圈需要給速度開關兩個脈沖,如果速度開關設定在8秒,設備轉動一圈小于8秒,速度開關通過串連的繼電器無動作(繼電器保持吸合),當設備轉動一圈大于8秒,速度開關認為已發生卡死堵轉,通過串連的繼電器使電繼器跳脫(繼電器斷電),保護設備。
速度開關的應用
該產品對機械轉動裝置(皮帶機、提升機、斗提機、鏈?zhǔn)捷斔蜋C(jī)、皮帶秤、螺旋輸送機)常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈(帶)脫落、轉動軸斷裂等故障均能有效及時處理,可起到保障生產、保護設備的作用。
技術規格
額定電壓:10-60DC,30-250AC
使用距離:0-8mm
工作頻率:低速4800次/分,高速6000次/分
防護等級:IP65
