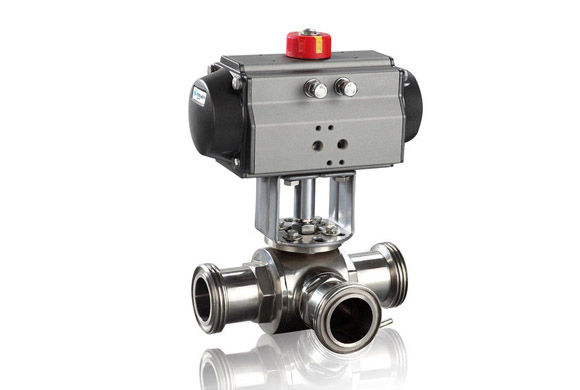

氣動球閥是一種(球體)繞垂直于通道軸旋轉90o的閥門,其由氣動執行器和O型閥結構組成。調節型屬旋轉類型高性能調節或 開關閥類,接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出。開關型氣動球閥,可作簡單的開關動 作??蓪?shí)現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量、壓 力、溫度、液位等參數的自動化控制。也可以做切斷閥使用,全開到全關只需5秒左右時間。
氣動球閥原理

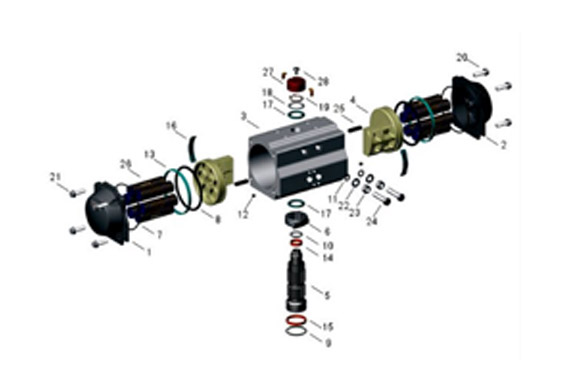

利用壓縮空氣推動執行器內多組組合氣動活塞運動,傳力給橫梁和內曲線軌道的特性,帶動空芯主軸作旋轉運動,壓縮空氣氣盤輸至各缸,改變進出氣位置以改變主軸旋轉方向,根據負載(閥門)所需旋轉扭矩的要求,可調整氣缸組合數目,帶動負載(閥門)工作。
現場案例
氣動閥門就是借助壓縮空氣驅動的閥門。氣動閥采購時只明確規格、類別、工壓就滿足采購要求的作法,可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在當前市場經濟環境里是不完善的。因?yàn)闅鈩?dòng)閥制造廠家為了產品的競爭,各自均在氣動閥統一設計的構思下,進行不同的創新,形成了各自的企業標準及產品個性。因此在氣動閥采購時較詳盡的提出技術要求,與廠家協調取得共識,作為氣動閥采購合同的附件是十分必要的。本類閥門在管道中一般應當水平安裝。
技術規格
可配備:電磁閥、限位開關、過濾減壓閥
力矩:50N.M-2000N.M
開關型、觸點型、開度信號、智能型
