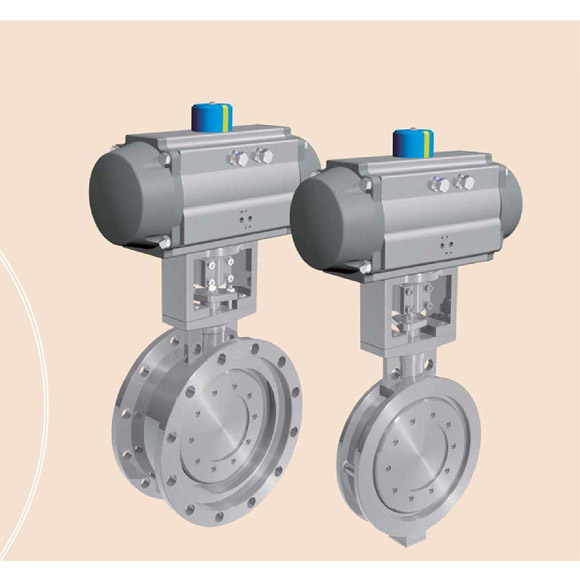

氣動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大,特別是適合于介質是粘稠、含顆粒、纖維性質的場合。 氣動蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。 石膏漿液、石灰石漿液、 回收水、工藝水、廢水等.
氣動蝶閥原理
氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截?cái)嚅y使用,亦可設計成具有調節或段閥兼調節的功能,碟閥在低壓大中口徑管道上的使用越來越多。 蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降 很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。

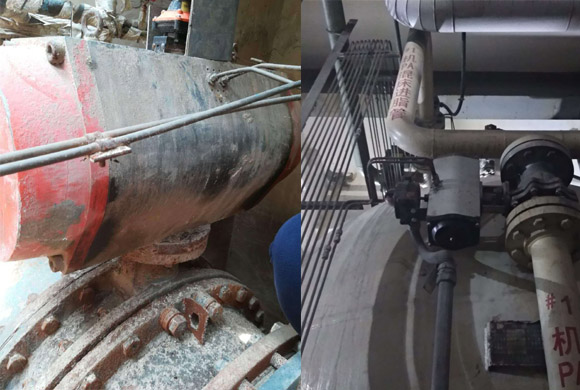

現場案例
1、安裝前檢查氣動蝶閥各部分部件無缺失,型號無誤,檢查閥體內無雜物,電磁閥和消音器內無阻塞。
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸裝到閥門上,(安裝方向與閥體平行或垂直都可以),再看螺絲孔是否對正,不會有太大偏差,如有少許偏差,將氣缸體轉動一點就可以了,然后將螺絲緊固。
技術規格

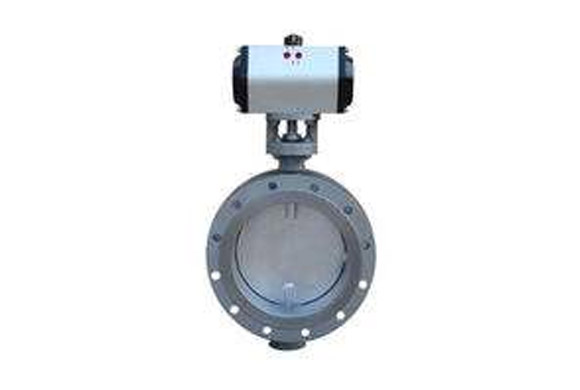

氣動執行器+蝶閥
適合粘稠、顆粒、纖維性質的場合。
可配備手輪
