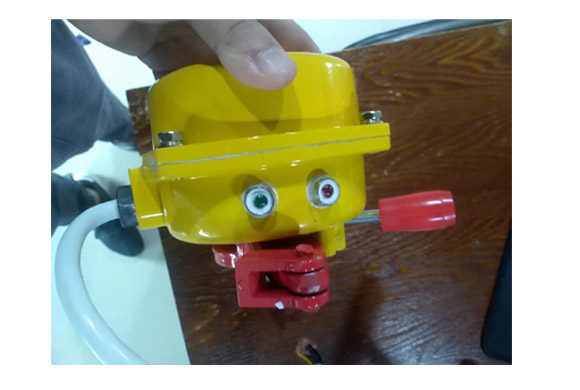

雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。為便于現場就地顯示,科沭推出了帶指示燈款。
原理及特點

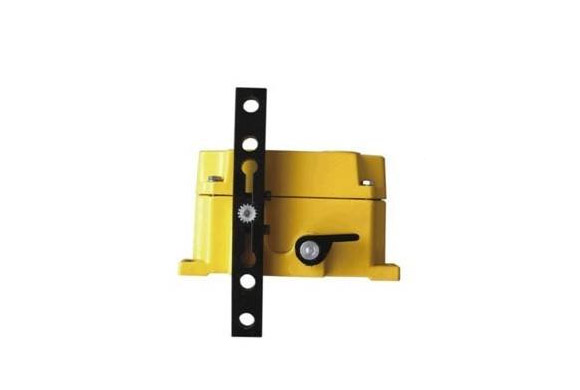

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。 拉繩開關安裝于皮帶輸送機的兩側的機架上,用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時,在現場沿線任意處拉動鋼絲繩,鋼絲繩牽動驅動臂旋轉,通過傳動軸帶動扭力彈簧使精密凸輪發生位移,驅動微動開關切斷控制線路,使得輸送機停止運行。

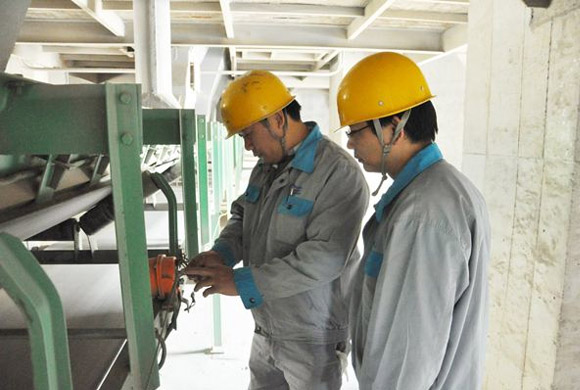

拉繩開關的安裝
1.將拉繩開關固定在機架上。
2.一側的兩臺開關之間距離為50m左右,采用直徑為Φ4的鋼絲繩連接,松緊應適度。
3.為減小鋼絲繩自重對開關啟動的影響,每隔3m在機架上裝一個托環,以支撐鋼絲繩。
4.鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。
技術規格
溫度:-40--60℃
相對濕度≤90%
海拔高度≤2000m
開關動作10萬次
